Calcul et détail de structures métalliques M02

Il s'agit d'une solution qui combine la conception structurale et le détail des structures en acier. Elle comprend des options d'exportation de la structure vers les formats de fabrication DSTV et STEP.

Inclut :

Original price was: 3.500,00€.Current price is: 2.450,00€.

Description :

Calcul et détail de structures métalliques M02 est une solution BIM pour la conception et le détail des structures en acier composées de nœuds, de barres et de plaques. Elle inclut CYPE 3D, avec des options pour l'analyse des profilés en acier et autres matériaux, tels que le béton ou la définition de matériaux génériques. Outre les barres au comportement conventionnel, elle permet d'utiliser des tirants dans les cadres raidis en forme de croix de Saint-André. Elle garantit la sécurité et l'adéquation des conceptions en effectuant des calculs conformément aux réglementations applicables dans les différents pays. Elle comprend l'outil StruBIM Steel qui permet de modéliser ou d'importer un modèle BIM pour le détail des structures métalliques permettant une documentation graphique détaillée et l'exportation vers les formats de fabrication (DSTV et STEP). Cette combinaison fournit des outils avancés pour augmenter la productivité et l'efficacité dans la fabrication de structures métalliques.

Analyse et dimensionnement selon les normes

Les logiciels CYPE intègrent dans leurs fonctionnalités natives un large éventail de normes de différents pays du monde qui permettent aux utilisateurs de dimensionner et de vérifier leurs projets plus rapidement et avec plus de précision.

Qu'inclut-il ?

03 LOGICIELS - 02 MODULES

M3D

Le module M3D est le noyau de base des outils de CYPECAD et est nécessaire au fonctionnement de toutes les versions du logiciel. Combiné à C3D, il facilite la connexion entre les structures conçues dans CYPE 3D et CYPECAD via la fonction « Structures 3D intégrées ».

SPD

Ce module dans StruBIM Steel permet de créer des feuilles d'éléments et de pièces (profilés et plaques), des feuilles d'ensembles, des feuilles d’assemblages et des feuilles avec les vues générales du modèle.

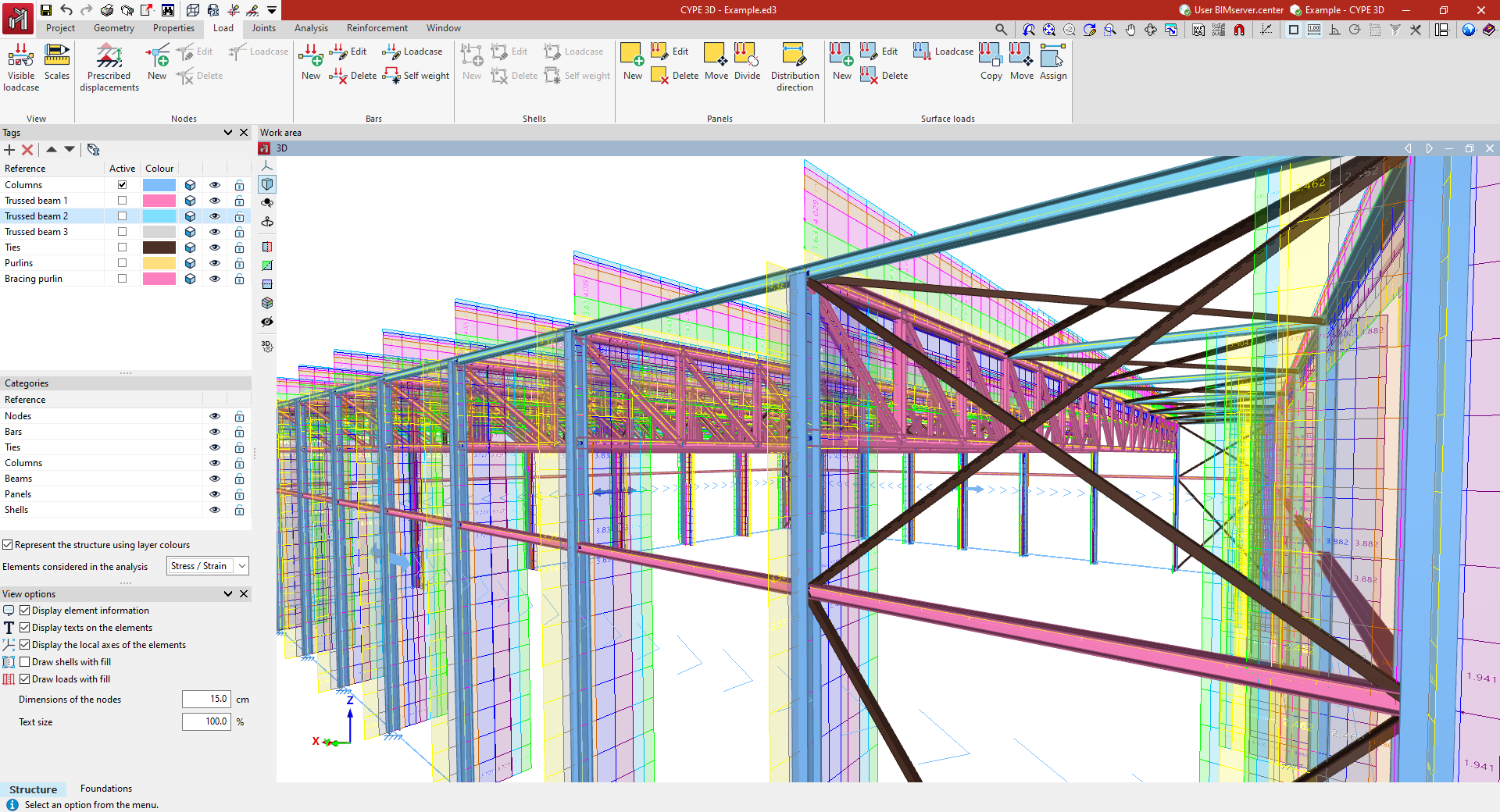

CYPE 3D

CYPE 3D est un logiciel souple et efficace pour le calcul de structures en trois dimensions d’éléments en béton, en acier, mixtes en béton et acier, en aluminium, en bois, ou en tout autre matériau, y compris le dimensionnement des assemblages (soudés et boulonnés de profilés en acier laminé et reconstitué soudé en I et de profilés creux) ainsi que de leurs fondations avec des plaques d'ancrage, semelles, semelles sur pieux, poutres de liaison et poutres de redressement.

StruBIM Steel

StruBIM Steel est un logiciel de modélisation et maintenance de modèles BIM de fabrication de structures en acier. Ce logiciel permet de réaliser un modèle BIM de précision, qui comprend les éléments nécessaires (profilés, platines, vis, cordons de soudure et ancrages) pour définir la structure. Il permet également d’aboutir à la génération de fichiers de fabrication au format DSTV.

StruBIM Uploader

StruBIM Uploader est une application développée par CYPE qui permet d’incorporer des modèles structuraux aux projets Open BIM hébergés sur la plateforme BIMserver.center, rendant ainsi possible la connexion avec des logiciels de visualisation, d'analyse et de post-traitement d'autres développeurs.
